PMDT功率器件動態參數測試系統

8359

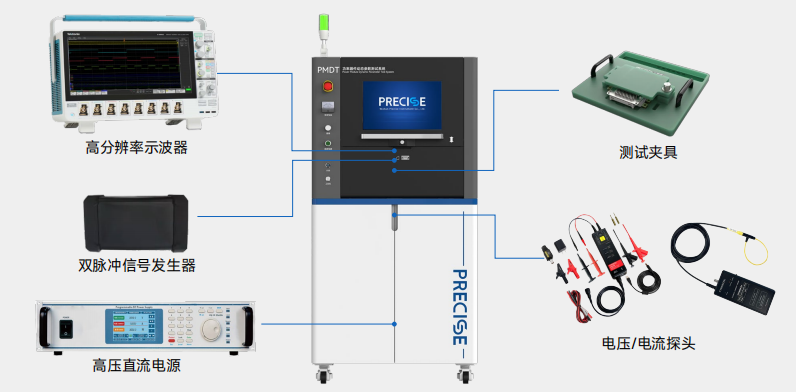

PMDT辦公電壓公率設備動圖運作軟件測試操作系統有的是款專門用于MOSFET、IGBT、SiC MOS等公率設備的動圖運作軟件測試，可以應急高效的軟件測試辦公電壓公率設備的觸點開關廷時和自然損耗，分析評估公率設備的應急辦公區，對公率設備和驅動包電源電路的短路故障保護性優點使用效驗，估測辦公電壓引擎的雜散電感。程序化主要是由雙電脈沖數據信息會出現器，提辯別率示波器，進行高壓力瞬時電流紅外探頭，進行高壓力供電、母線電阻、低雜感母排、主動化測量測量手機app還有配置測量測量工裝設計根據。程序化標準配置多測量測量推動板，可蓋住按鈕參數指標測量測量、柵極正電荷測量測量、短路等問題測量測量、雪崩測量測量等，一次測量測量就可以了結束按鈕形態及反向的方式給回完全恢復形態測量測量；可城市熱力圖存為測量測量效果及波形參數擬合曲線，主動產生測量測量報告格式。

產品特點

● 高電壓達2000V（最大擴展至8kV）
● 大電流達2000A（可擴展至6000A）
● 低寄生電感設計，＜20nH寄生電感
● 安全防護機制，集成防爆、過流/過壓保護
● 全功能測試覆蓋，支持DPT、RBSOA、SCSOA、Qg等參數
● 自動化與智能化，負載電感自動切換
● 溫度范圍廣，可選高溫模塊(常溫～200℃)或熱流儀(-40℃～200℃)

● 兼容多種封裝，可根據測試需求定制夾具


測試項目

●  開通特性：開通延時時間td(on)、開通上升時間tr、開通時間ton、開通能量損耗E(on)、開通電壓斜率dv/dt、開通電流斜率di/dt、Id vs.t、Vds vs.t、Vgs  vs.t、Ig  vs.t
●  關斷特性：關斷延時時間td(off)、關斷上升時間tf、關斷時間toff、關斷能量損耗E(off)、關斷電壓斜率dv/dt、  關斷電流斜率di/dt、Id vs. t、Vds vs. t、Vgs  vs. t、Ig  vs.t
●  反向恢復特性：反向恢復時間trr、反向恢復電荷Qrr、反向恢復能量Err、最大反向恢復電流Irrm、反向恢復電壓斜率dv/dt、反向恢復電流斜率di/dt、反向恢復電流特性Id vs.t
●  短路特性：短路時間Tsc、短路飽和電流Iscsat、Vce尖峰 VCEmax、短路能量Esc、短路功率Psc
●  柵極電荷：總柵極電荷Qg、閾值柵極電荷Qgs(th)、柵源電荷Qgs、柵漏電荷Qgd、柵極申荷曲線Vgs  vs.t
●  反偏安全工作區：關斷電壓尖峰VCE—peak、關斷電流尖峰lc、Vce vs.t、lc vs.t

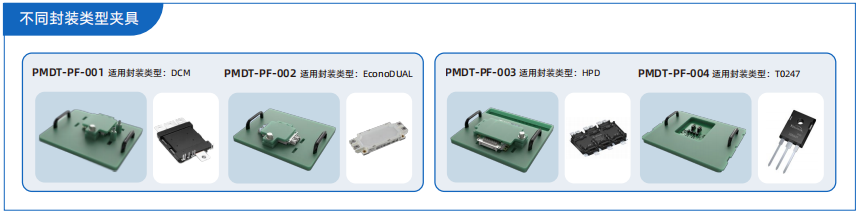

測試夾具

應對目前市表面上上差異封裝結構類型結構類型的電率半導體器件，如IGBT、SiC、MOS等物品，普賽斯給予全套試驗沖壓模具搞定方案怎么寫，需用于T0單管，半橋模組等物品的試驗

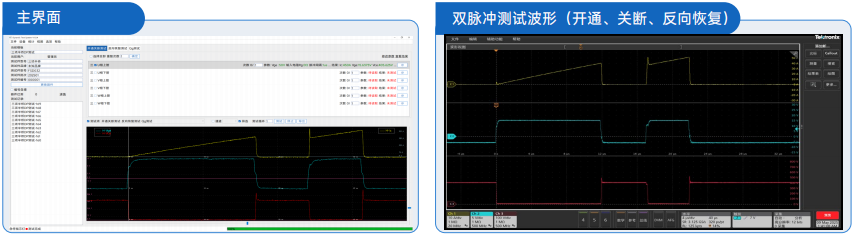

軟件界面

產品選型

項目	正向電壓	負向電壓	最大電流	脈寬范圍
柵極	0～30V	-20～0V	10A	0.1μs～200μs

項目	最大電壓	最大電流	短路電流
漏極/集電極	2000V	2000A（DPT）	12kA

項目	雜散電感	保護響應時間	工作環境溫度
系統功能	＜20nH	＜2us	常溫～40℃

PMDT功率器件動態系統不同規格配置型號參考：

型號	規格	高壓差分探頭	柔性電流探頭
PMDT2003	2000V/300A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(3個): 帶寬的配置 100M，量限 30AIc(一): 速率 30M，分度值 300A Icsc(一個): 下行帶寬 30M，分度值 12kA
PMDT2010	2000V/1000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X：350V，2000X: 3500V	Ig(6個)：帶寬起步 100M，分度值 30AIc(7個)：網絡帶寬 30M，示值 1200A Icsc(3個)：傳輸速率 30M，測量范圍 12kA
PMDT2020	2000V/2000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(個): 帶寬起步 100M，滿量程 30AIc(7個): 上行帶寬 30M，分度值 3000A Icsc(一): 下行帶寬 30M，測量范圍 12kA
