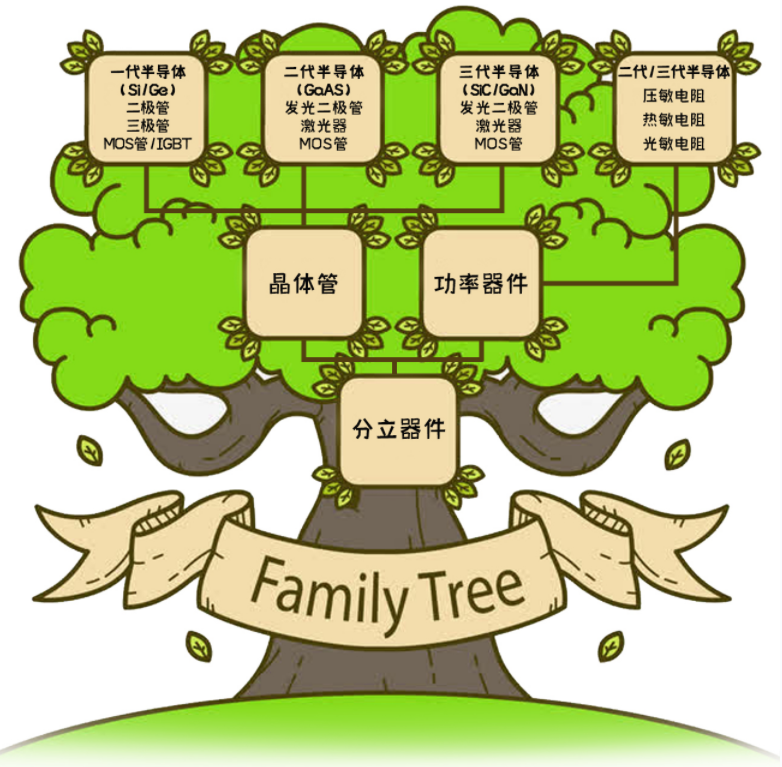

半導體分立器件根據基材不同,可分為不同類型。以硅基半導體為基材時,半導體分立器件主要包括二極管(Diode)、三極管(BJT)、晶閘管(SCR)、場效應晶體管(MOSFET)、絕緣柵雙極型晶體管(IGBT)等;以寬禁帶材料半導體為基材時,半導體分立器件主要包括:SiC.GaN半導體功率器件。

收起來我們大家重點是了解技術應用最廣泛泛的穩壓管、晶體管及MOS管的功能特點和電功能測試軟件點。
1、二極管

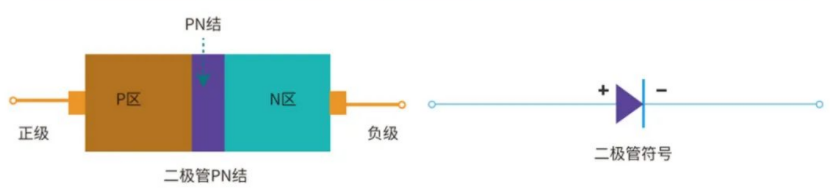

二級管一種用到半導體設備材料生產制作而成的異向導電性元元件,設備的設備構造一樣 為單獨某個PN結的設備構造,只允許的感應電流從一種目標方向流回。提升來看,已陸陸續續提升出整流二級管、肖特基二級管、快恢復正常二級管、PIN二級管、光電技術二級管等,兼具健康安全可信等因素。器件特性:結壓降、不能變,伏安特性要會看,正阻強大反阻軟,測量全憑它來管。
測試要點:正向壓降測試(VF)、反向擊穿電壓測試(VR)、C-V特性測試

2、三極管

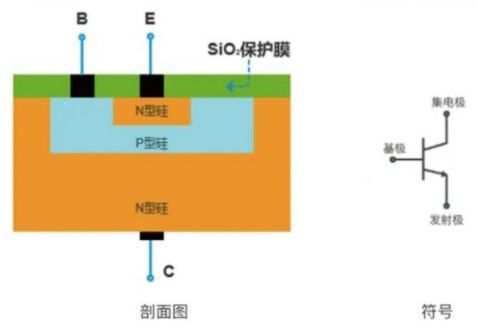

晶體管是在1塊半導體芯片行業基片上拍攝3個有不遠的PN結,3個PN結把一整塊半導體芯片行業截成三部曲分,在期間部份是基區,倆測部份是射出區和集電區。器件特性:三極管,不簡單,幾個特性要記全,輸入輸出有曲線,各自不同有深淺。
測試要點:輸入/輸出特性測試、極間反向電流測試、反向擊穿電壓測試(VR)、C-V特性測試

3、MOS管

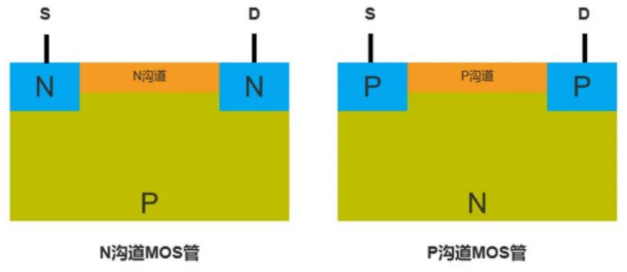

MOSFET(五金―空氣金屬氧化物半導體設備元電子元件場現象單晶體管)是一個種憑借交變電場現象來調控其感應電流規格的比較常見半導體設備元電子元件元電子元件,可不是還可以廣泛性APP在模擬網三極管和數字化三極管自然環境。MOSFET可不是還可以由硅制成,也可不是還可以由微米板材,碳微米管等板材制成,是板材及元電子元件科研的熱點話題。一般指標有插入/傳輸特點弧度、域值直流工作電壓VGs(th)、漏感應電流lGss、lDss,工作電壓擊穿直流工作電壓VDss、超低頻高壓發生器互導gm、傳輸功率電阻RDs等。器件特性:箭頭向里,指向N,N溝道場效應管;箭頭向外,指向P,P溝道場效應管。
測試要點:輸入/輸出特性測試、閾值電壓測試VGS(th)、漏電流測試、耐壓測試、C-V測試

所以,何為電性能測試?半導體分立器件該如何進行電性能測試?

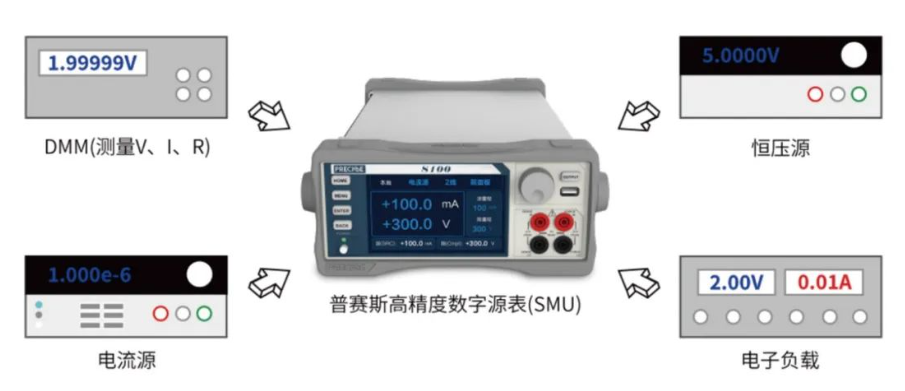

半導體芯片分立元器電能測評是面對測元器給予線的電壓或瞬時電流大小,之后測評其對激厲得到的反映,通以往的分立元器屬性運作測評要好幾臺醫療儀器實現,如數字9萬用表、線的電壓源、瞬時電流大小源等。使用半導體行業分立元件性能指標技術指標分享的絕佳用具一個是“五三合一”阿拉伯數字源表(SMU),集多樣作用于整體。

如需獲取半導體分立器件電性能測試指南,請聯系我們!

*文內個部分資源、照片人物素材來自于手機網絡,著作權法歸原創者所以,深表歉意侵權行為,請連接刪出!
